S-Max

Запирающее устройство S MAX  находит применение в бытовых и специализированных запирающих системах с целью предотвращения насильственных действий по открытию двери.

Состоит из защищенной части и ручек.

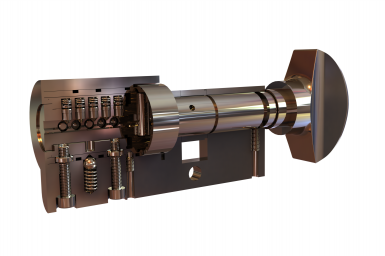

Защищенная часть замка включает корпус, в котором расположена цилиндрическая втулка, движение которой воспрепятствовано по аксиальной оси. В этой втулке установлен  закодированный по трем осям секрет. На заднем конце секрета установлен свободно соединенный с корпусом   за пределами   цилиндрической втулки соединительный элемент, передающий движение на поводок замка.

При вставлении правильного ключа кодовые штифты выстраиваются по высоте, и это обеспечивает поворот внутреннего ротора секрета. При помощи радиально размещенных шариков приводится в движение соединительный элемент, который поворачивает поводок замка.

При вставлении иного ключа или пластины с целью насильственного поворота секрета, кодовые штифты не допускают поворота внутреннего ротора, и это обеспечивает поворот цилиндрической втулки в корпус   без передачи движения на соединительный элемент, т.е., замок остается запертым.
