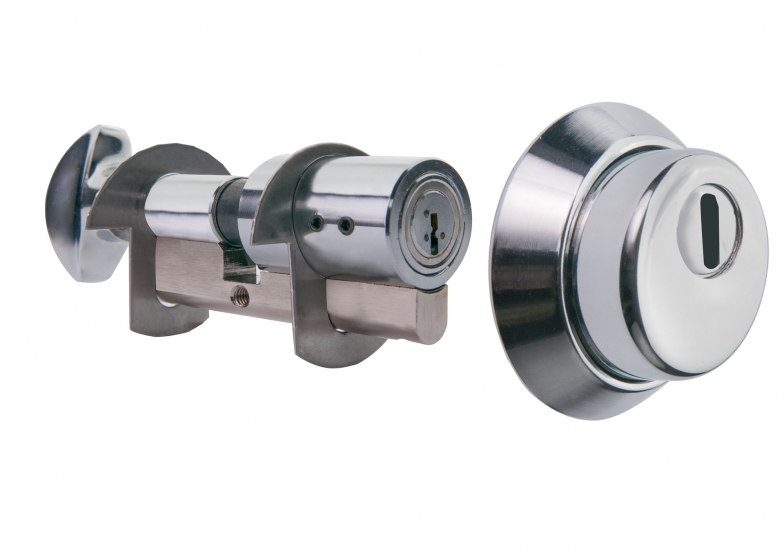

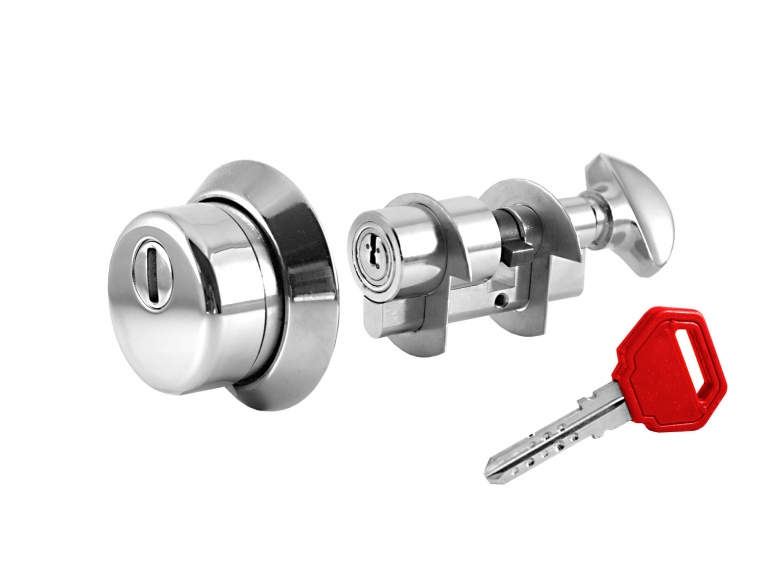

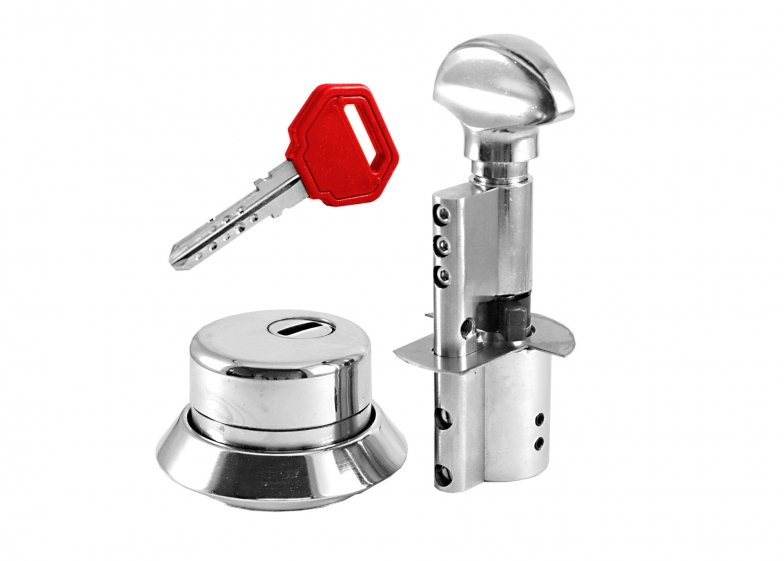

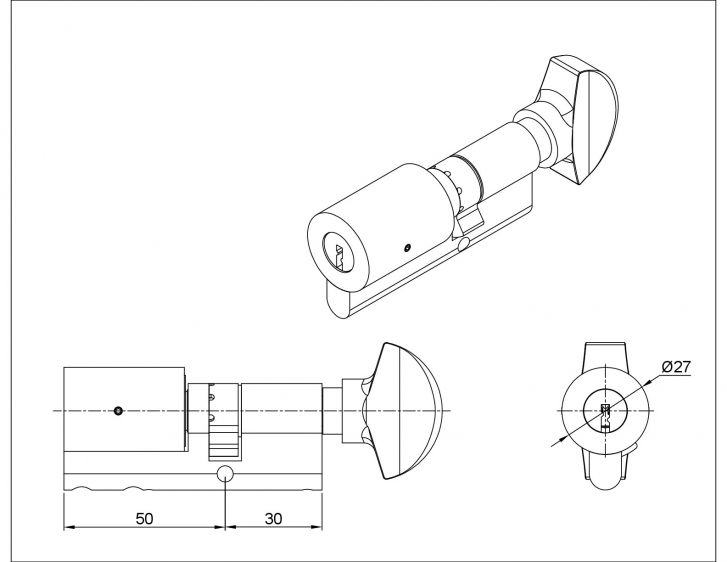

Замок S-Max

Арт.№: 1102.1061 Сравнить
3.7 от 5 (на основе 3 оценкии)

Применяемость

Запирающее устройство S MAX  находит применение в бытовых и специализированных запирающих системах с целью предотвращения насильственных действий по открытию двери.

Состоит из защищенной части и ручек.

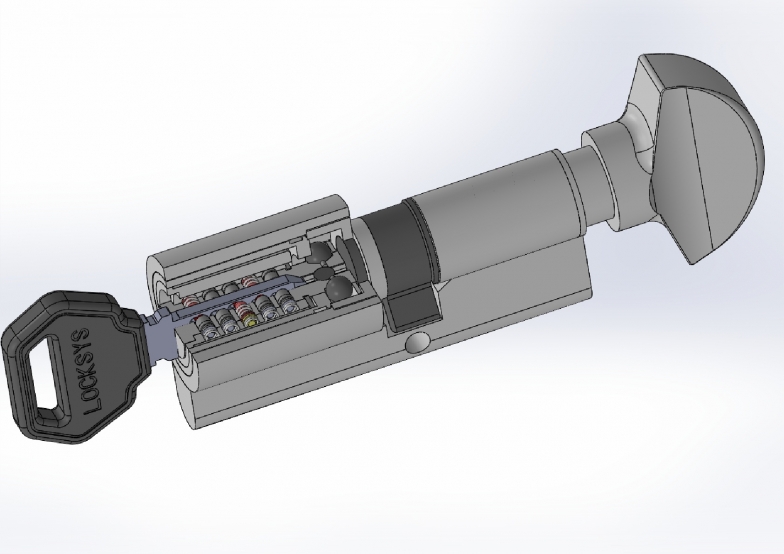

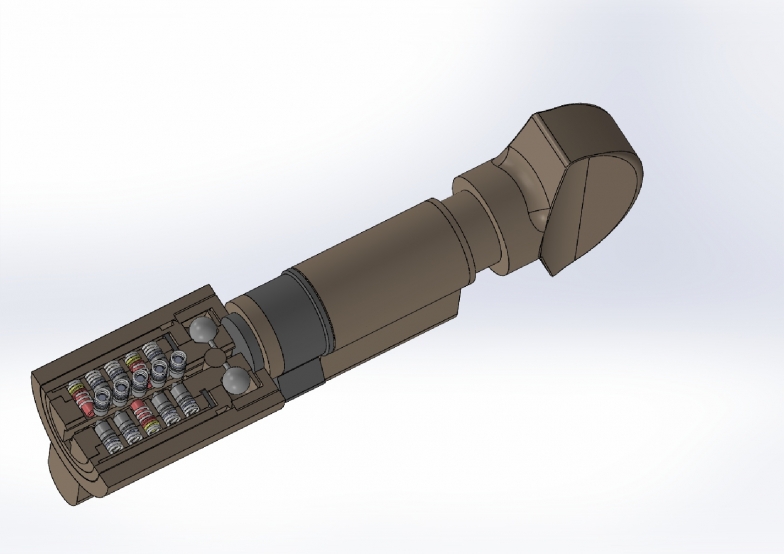

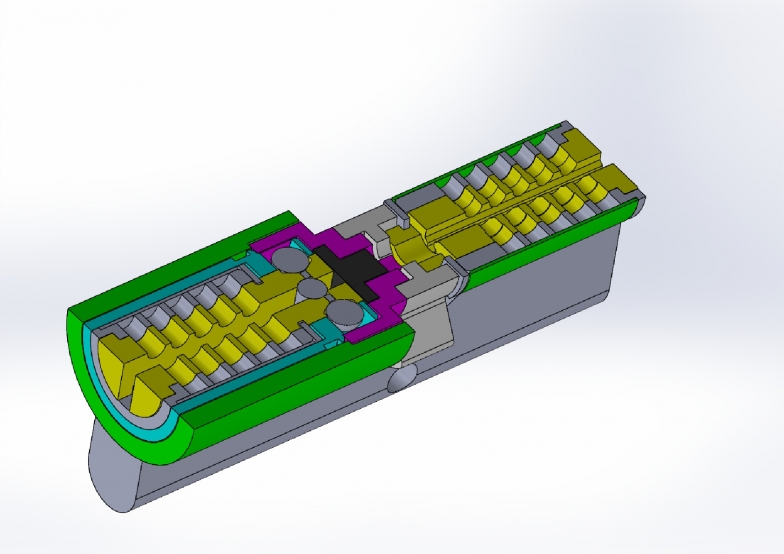

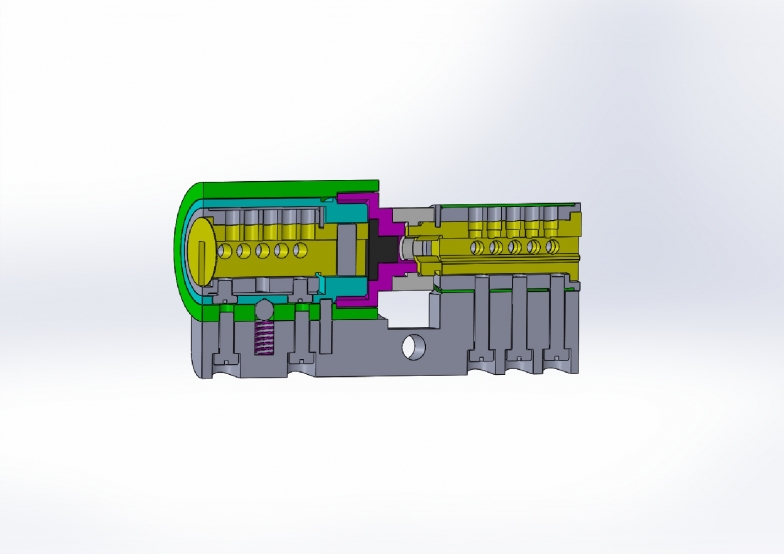

Защищенная часть замка включает корпус, в котором расположена цилиндрическая втулка, движение которой воспрепятствовано по аксиальной оси. В этой втулке установлен  закодированный по трем осям секрет. На заднем конце секрета установлен свободно соединенный с корпусом   за пределами   цилиндрической втулки соединительный элемент, передающий движение на поводок замка.

При вставлении правильного ключа кодовые штифты выстраиваются по высоте, и это обеспечивает поворот внутреннего ротора секрета. При помощи радиально размещенных шариков приводится в движение соединительный элемент, который поворачивает поводок замка.

При вставлении иного ключа или пластины с целью насильственного поворота секрета, кодовые штифты не допускают поворота внутреннего ротора, и это обеспечивает поворот цилиндрической втулки в корпус   без передачи движения на соединительный элемент, т.е., замок остается запертым.

Документы для скачивания

Код

1102.1061

1102.106180/35 11. Производитель
1102.106180/35

01. Замки

02. Замочные скважины

03. Ключ

04. Ручки на планке

05. Висячий замок

06. Петля

07. Коробки

08. Комплектация электрощитов

09. Комплектация запирающих систем

1102.106180/35

10. Секрет L29

20. Секрет L21

30. Секрет L52

1102.106180/35

1. Односторонний

2. Двухсторонний

3. С ручкой

4. Хальф

6. S- MAX

7. ММЭ - микромагнитный элемент

1102.106180/35

1. Поводок DIN

2. Поводок BDS

3. Зубчатое колесо Z10

4. Зубчатое колесо Z13

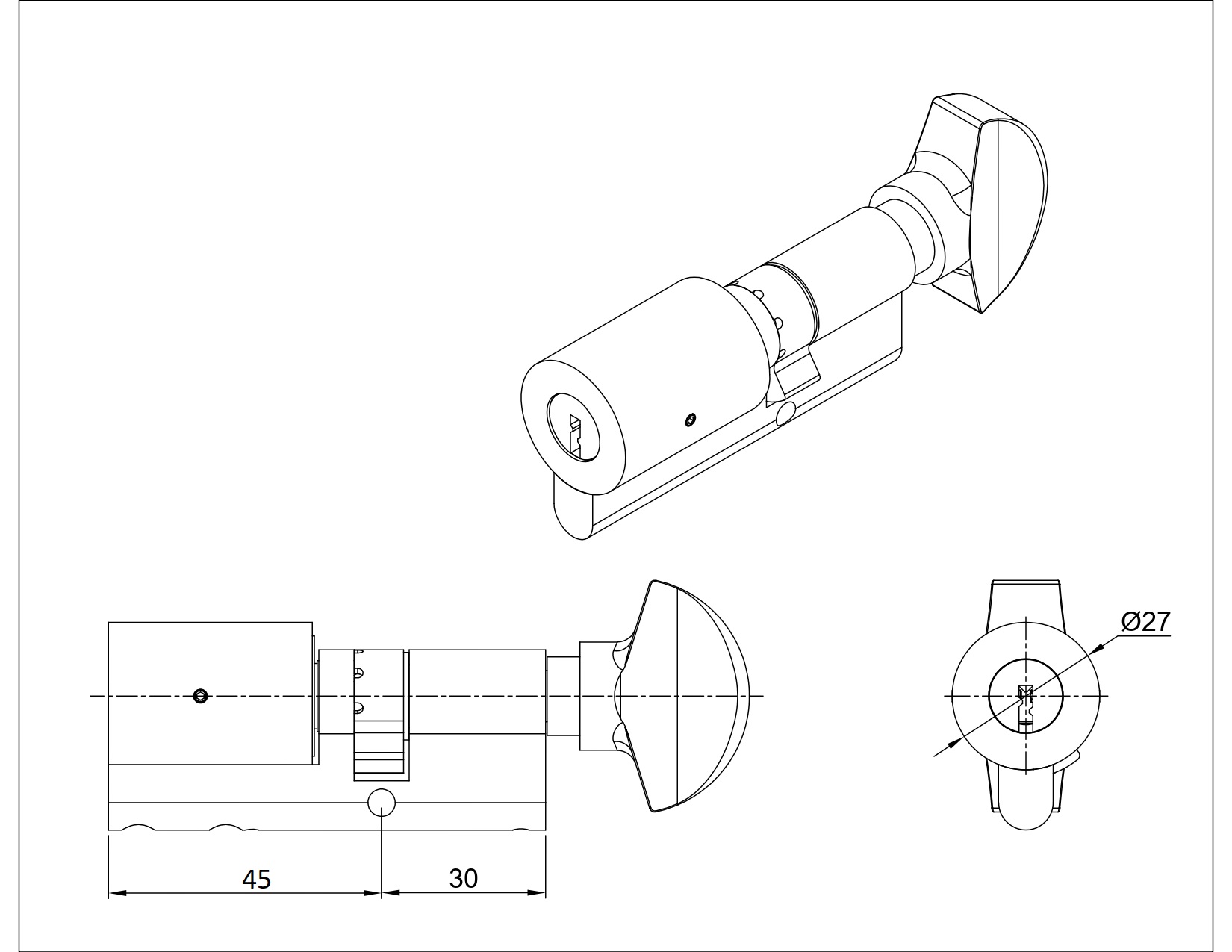

1102.106180/35 Размер
